IDE: Цифровое устройство кодирования факса, голоса и данных SECLINE a-PLUS

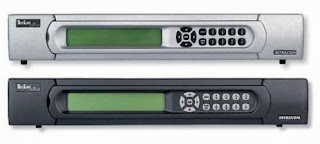

SECLINE a-PLUS - цифровое устройство шифрования информации, передаваемой с помощью факса, голосовой информации и данных.
SECLINE a-PLUS - современное устройство кодирования/декодирования, предназначенное для удовлетворения безопасности при передаче информации через телефонную сеть. Размеры (38х29х6,4) см, масса 5 кг. Электропитание-сеть переменного тока (90-260) В с частотой (47-53) Гц.

---

Общие сведения

SECLINE a-PLUS представляет собой цифровое устройство для шифрования информации, передаваемой с помощью факса, голосовой информации и данных по телефонной сети [1].

Печатные документы, передаваемые по факсу или с помощью персональных компьютеров, могут быть перехвачены так же легко, как и обычный телефонный разговор.

SECLINE a-PLUS используется там, где необходимо обеспечить полную и абсолютную безопасность передачи факсовой информации и данных, используя современные возможности обеспечения безопасности и коммуникации. Кроме шифрования факсов и данных устройство SECLINE a-PLUS может использоваться для шифрования речевой информации.

Устройство шифрования может быть подключено между общим факсом, телефонным устройством или персональным компьютером и телекоммуникационной сетью (например, PSTN, военная телефонная сеть частная телефонная сеть, АТС и т.д). При подключении устройства не предъявляются какие-либо специальные требования, такие как наличие портов передачи данных и других специальных подключающих устройств.

Устройство шифрования SECLINE a-PLUS поддерживает все современные коммуникационные протоколы и обеспечивает автоматическое изменение и восстановление скорости, обеспечивающее безошибочную передачу информации в зависимости от качества и состояния сети.

Устройство шифрования SECLINE a-PLUS имеет два режима работы:

• крипто режим (On-Line / Off-Line), при котором факс, голос и данные обрабатываются устройством с обеспечением высокоскоростного и максимально безопасного цифрового шифрования;
• открытый режим, при котором система прозрачна для нормальной передачи факса / голоса / данных без использования шифрования.

Кроме того, все сеансы передачи информации (использование режима безопасности и связи) регистрируются в журнале работы самим устройством шифрования.

Устройство SECLINE a-PLUS использует сертифицированный нелинейный алгоритм шифрования, обеспечивающий максимальную безопасность передачи данных, простоту применения и администрирование управлением ключами безопасности.

Режимы работы

Крипто режим On-Line

В этом режиме устройство шифрования полностью формирует коммуникационную среду, в которой зашифрованная информация может быть отправлена или получена. Информация, которая передается устройством шифрования, кодируется до начала передачи. Таким образом, в незащищенную сеть вводится уже зашифрованная информация. В крипто режиме работа устройства происходит полностью автоматически.

Звонки и все остальные операции выполняются оконечными устройствами (факсом, телефоном, компьютером) с использованием всех своих возможностей (например, повторный набор номера, вещание, факс-рассылка и т.п.).

Крипто режим Off-Line

Во время приема факса устройство шифрования может также работать в автономном режиме. В таком режиме принимаемый факс сохраняется в памяти и опционально может быть отправлен пользователем к другому местному факсу. Такой режим работы обеспечивается использованием внутренней памяти устройства шифрования для хранения принимаемых данных.

Открытый режим

Устройство шифрования SECLINE a-PLUS является прозрачным для сети и входящей / исходящей информации (факсимильные данные, голосовая информация, данные), поступающей от терминальных устройств и не подвергаемой шифрованию / дешифрованию.

SECLINE a-PLUS оставляет линию открытой при выключении, обеспечивая возможность открытого общения между терминальными (оконечными) устройствами.

Шифрование

Алгоритм шифрования:

• алгоритм шифрования является собственной разработкой компании INTRACOM Defense Electronics;
• используется нелинейный алгоритм шифрования;
• могут быть установлены другие пользовательские алгоритмы шифрования.

Крипто синхронизация:

• автоматическая.

Управление ключами

Загрузка ключей:

• с клавиатуры устройства;
• от специального внешнего устройства загрузки ключей (FILL GUN) через порт KEY FILL;
• длительное хранение большого количества ключей во встроенной памяти с питанием от батареи;
• шаблонная проверка правильности установки ключа (CRC).

Обновление ключей:

• автоматическое обновление по дате и времени;
• ручное обновление.

Безопасность устройства

Безопасность связи:

• тепловой генератор шума для создания рандомной (случайной) двоичной последовательности;
• независимые и электромагнитно развязанные источники питания для Red и Black модулей системы.

Оперативная безопасность:

• визуальная и звуковая индикация тревоги, журнал регистрации аварийных ситуаций;
• мгновенное стирание крипто ключа вне зависимости от того работает или нет устройство:
  • нажатием на кнопку стирания на передней панели устройства шифрования;
  • вызовом механизма защиты от несанкционированного доступа.
• отчеты:
  • хранение и вывод на факс детализированной истории последних 50 сеансов связи;
  • автоматическое распечатывание отчета связи.

Уровни доступа

Существуют следующие доступные уровни работы устройства:

• общий;
• безопасный;
• связь;
• супервизор (диспетчер).

Самотестирование

Оперативное самотестирование и диагностические процедуры выполняются с помощью встроенной системы тестирования на нескольких иерархических уровнях:

• самотестирование при включении электропитания (POST);
• тестирование в линии;
• тестирование по запросу пользователя.

Связь

Программное обеспечение связи

Мультизадачный режим работы ядра работающей системы поддерживает в реальном времени одновременное выполнение нескольких совмещенных во времени операций при полностью работающем устройстве.

Коммуникационные возможности:

• голосовая связь:
  • электрические характеристики - 2-х проводная (PSTN) RI-11;
  • диапазон частот - от 200 до 3400 Гц;
  • частота опроса - 800 Гц;
• факсовая связь:
  • электрические характеристики - 2-х проводная (PSTN) RI-11;
  • совместимость - Group 3, Class 1 и 2;
  • протокол - ITU-TT.4, T.30, V.21, V.27ter, V.29, V.17, TIA/EIA TR29.2;
  • скорость передачи - 14400 бит/с
• связь с передачей данных:
  • электрические характеристики - асинхронная последовательная передача;
  • скорость передачи - 33600 бит/с;
• модемная связь между устройствами шифрования SECLINE a-PLUS:
  • электрические характеристики - 2-х проводная (PSTN) RI-11;
  • протокол - ITU-T V.34 усовершенствованный, V.34, V.32bis, V.32, Vi2bis, V.90, V.92;
  • скорость передачи - 33600 бит/с;
  • исправление ошибок - V.42 (LAMP-M, MN P3-4)

Интерфейсы:

• LOCAL (местный):
  • 2-х проводный (PSTN);
  • ITU-T V.24 / V.28 (RS-232);
• LINE:
  • 2-х проводный (PSTN);
• AUXILIARY (вспомогательный):
  • ITU-T V.24 / V.28 (RS-232)
• KEY FILL (загрузчик ключей):
  • ITJU-T V.24 / V.28 (RS-232)


Технические характеристики устройства SECLINE a-PLUS

Физические характеристики
Размеры	(38 х 29 х 6,4) см
Масса	5 кг
Установка	настольный вариант
Окружающая среда
Рабочая температура	MIL-STD-810E, метод 502.3, процедура II: минус 5 ºC; MIL-STD-810E, метод 501.3, процедура II: 50 ºC
Температура хранения	MIL-STD-810E, метод 502.3, процедура I: минус 25 ºC; MIL-STD-810E, метод 501.3, процедура I: 71 ºC
Влажность	MIL-STD-810E, метод 507.3, процедура I, цикл 1: 40 ºC, 93 % RH
Случайная вибрация	MIL-HDBK 2164A, фигура 3: от 20 до 2000 Гц, 6,06 Gэфф, 15 мин в рабочем положении
Механические удары	IEC 60068-2-27 Ea: полусинусоидальные удары, 15g, 11 мс, 3 удара в рабочем положении
Свободное падение	MIL-STD-810E, метод 516.4 процедура IV: 26 падений с высоты 122 см в транспортной упаковке
Электромагнитная совместимость
EMI/EMC	CE маркировка; технические требования излучения: по EN 55022; технические требования помехоусточивости: по EN 55024
Безопасность прибора	по EN 60950
Электростатический разряд	EN 61000-4-2
Электропитание / потребляемая мощность
Источник электропитания	сеть переменного тока с напряжением от 90 до 260 В с частотой от 47 до 53 Гц
Потребляемая мощность	менее 15 Вт

---

Источники информации:

1. SECLINE a-PLUS. Fax, Voice and Date Encryption - INTRACOM DEFENSE ELECTRONICS. [Электронный ресурс]. URL:http://www.intracomdefense.com/content/userfiles/files/SECLINE_a_PLUS_eng.pdf  (дата обращения: 16.9.2012).
