COBHAM Avionics: компоненты системы Flexcomm CS

|Рассмотрены компоненты системы связи Flexcomm CS от компании COBHAM Avionics. Приведены свойства, описание и технические характеристики|24.10. 2011| Пименов Г.Т|

---

Приемопередатчик RT-5000, модель P-25

Приемопередатчик RT-5000 модели P-25 обеспечивает, кроме обычного транкового протокола от Motorola, цифровую модуляцию по стандартру P-25 в [1].

В состав приемопередатчика могут быть включены до двух модулей, обеспечивающх покрытие диапазонов ОВЧ, УВЧ и транкового диапазона 800 МГц, предоставляя пользователю функциональную совместимость связи с очень широким парком существующих радиостанций.

Кроме того, в приемопередатчик встроены многочисленные алгоритмы кодирования, обеспечивающие оптимальные характеристики кодирования по стандартам AES, DES, DVP, стандарту DVI передачи цифрового видеосигнала и алгоритмам перепрограммирования по радиоканалу (OTAR).

Все новые возможности, реализованные в RT-5000 модели P-25, доступны для предыдущих моделей приемопередатчиков после обновления их программного обеспечения.

Основные качественные характеристики:

• диапазон частот основного приемопередатчика от 29,7 до 960 МГц;
• номинальная выходная мощность передатчика 10 Вт при FM и 15 Вт при AM модуляции;
• подстройка в полосе 1,25 кГц;
• полоса ПЧ приемника 12,5 / 25 / 35 / 70 кГц;
• CTCSS / DCS тональный шумоподавитель;
• транкинг по стандарту Motorola P-25;
• незавершенная сертификация по FAA PMA.

Технические характеристики

Электропитание	27,5 В ± 20% источника постоянного тока
Ток потребления	В режиме приема - 2,5 А; в режиме передачи - не более 10,0 А
Масса	От 18 до 18.5 фунтов (от 8,16 до 8,39 кг)
Температура	От минус 22 до 140 0F (от минус 30 до 60 0С)
Частотный диапазон	От 29,7 до 400 МГц (AM); от 29,7 до 960 МГц (FM)
Частотный разнос каналов	12,5/ 20 / 25 / 30 / 50 кГц
Подстройка	Шагами в полосе 1,25 кГц
Опции	Модуль Р-25 в полосе от 136 до 174 МГц; модуль Р-25 в полосе от 380 до 470 МГц; модуль Р-25 в полосе от 450 до 520 МГц; в полосе от 764 до 870 МГц
Опции кодирования	DES-XL, DES-OBF, DVP-XL, DVI-XL, AES

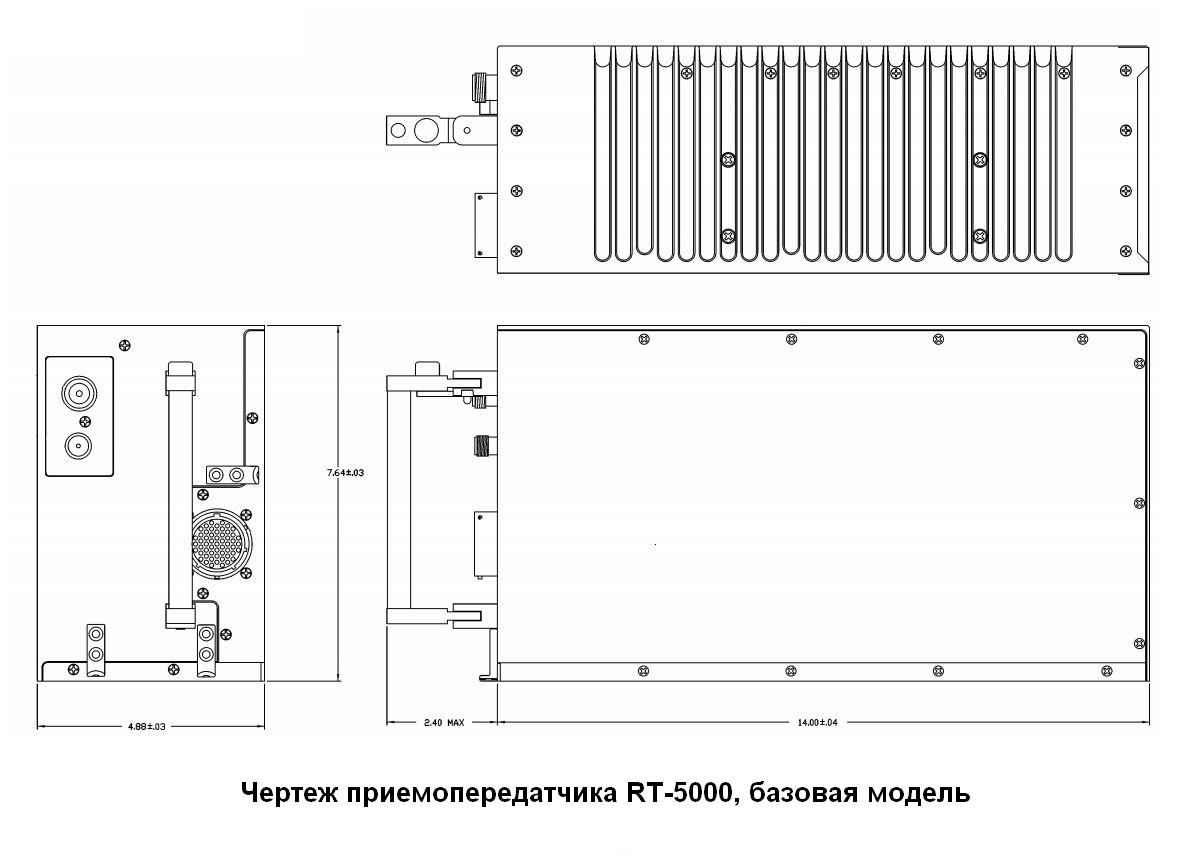

Приемопередатчик RT-5000, базовая модель

Приемопередатчик RT-5000 (базовая модель) [2] является многодиапазонным приемопередатчиком, заменяющим шесть приемопередатчиков, перекрывающих диапазоны 30 - 50 МГц, 50 - 80 МГц, 118-136 МГц, 220 - 400 МГц, 400 - 512 МГц и 800 - 960 МГц.

В состав приемопередатчика может быть включен второй приемник, называемый аварийным и используемый для мониторинга на дополнительной аварийной частоте. Этот аварийный приемник может работать как на одном единственном канале, формируемым с помощью кварцевого управляемого генератора, так и во всем диапазоне частот от 29,6 до 960 Мгц в версии с применением синтезатора частот.

Приемопередатчик RT-5000 управляется с помощью основного контроллера управления C-5000 по настраиваемой шине Wulfsberg, которая позволяет сократить количество проводов кабеля управления и стоимость установки оборудования.

Шина Wulfsberg поддерживает несколько вариантов антенны, обеспечивающих работу приемопередатчика RT-5000 во всем диапазоне частот. Таким образом, один приемопередатчик с одним контроллером управления и одной антенной являются наилучшим вариантом решения вопросов связи.

Основные качественные характеристики:

• диапазон частот от 29,7 до 960 МГц;
• номинальная выходная мощность передатчика 10 Вт при FM и 15 Вт при AM;
• подстройка в полосе 1,25 кГц;
• полоса ПЧ приемника 12,5 / 25 / 35 / 70 кГц;
• DF интерфейс;
• CTCSS / DCS тональный шумоподавитель;
• сертификация по FAA PMA.

Опции:

• синтезированные частоты спасения в диапазоне от 29,7 до 960 МГц;
• одиночный канал для приема сигналов спасения на частотах от 30 до 50 МГц;
• одиночный канал для приема сигналов спасения на частотах от 137 до 174 МГц;
• одиночный канал для приема сигналов спасения на частотах от 406 до 512 МГц.

Технические характеристики базовой модели RT-5000

Электропитание	27,5 В ± 20% источника постоянного тока
Ток потребления	В режиме приема - 2,5 А; в режиме передачи - не более 10,0 А
Масса	От 15.8 до 19.0 фунтов (от 7,17 до 8,62 кг)
Температура	От минус 22 до 140 0F (от минус 30 до 60 0С)
Частотный диапазон	От 29,7 до 400 МГц (AM); от 29,7 до 960 МГц (FM)
Частотный разнос каналов	12,5/ 20 / 25 / 30 / 50 кГц
Подстройка	Шагами в полосе 1,25 кГц

Доступные конфигурации

Номер исполнения	Описание	Масса
400-015525-0101	Стандартный приемопередатчик без аварийного канала приема	(15.8 ± 0.4) фунта
400-015525-0201	Приемопередатчик с аварийным каналом приема в диапазоне от 30 до 50 МГц	(17.2 ± 0.4) фунта
400-015525-0301	Приемопередатчик с аварийным каналом приема в диапазоне от 138 до 174 МГц	(16.6 ± 0.4) фунта
400-015525-0401	Приемопередатчик с аварийным каналом в диапазоне от 406 до 512 МГц	(17.2 ± 0.4) фунта
400-015525-0501	Приемопередатчик с синтезатором аварийных каналов приема	(19.0 ± 0.4) фунта

Антенны AT-5000 и AT-560, антенное согласующее устройство FC-5000

Для приемопередатчика, используемого в составе системы Flexcomm, компания предлагает значительную номенклатуру антенн, работающих как в отдельных участках частотного диапазона 29,7 - 960 МГц, так и антенны, перекрывающие весь рабочий диапазон частот. Характеристики всей номенклатуры антенн приведены в [3].

Рассмотрим антенны, перекрывающие весь частотный диапазон - AT-5000 и AT-560.

Низкопрофильная настраиваемая антенна AT-5000. Технические характеристики

Электические характеристики
Частотный диапазон	29,7 - 88 МГц; 108 - 174 МГц; 225 - 400 МГц; 400 - 960 МГц
Импеданс	Номинал 50 Ом
КСВ ( с согласующим устройством FC-5000)	Не более 2,5 во всех диапазонах
Радиочастотная мощность	Нижний поддиапазон 15 Вт в режиме двухполосного АМ сигнала (DSBAM); верхний поддиапазон 25 Вт в непрерывном режиме (CW)
Поляризация	Близка к вертикальной (при вертикальном размещении)
Диаграмма направленности	Всенаправленная в азимутальной плоскости
Коэффициент усиления	На частотах: 30 МГц - минус 15 dBi; 88 МГц - минус 7,5 dBi; 118 - 174 МГц - минус 3 dBi (усредненный); 225 - 960 МГц - 0 dBi (усредненный)
Разъемы	Для диапазона частот от 39,7 до 400 МГц - розетка N типа; для диапазона частот от 400 до 960 МГц - TNC розетка; для постоянного тока - PTO2-12-10P
Механические характеристики
Масса	3,5 фунта (1,6 кг)
Внешние воздействующие факторы
Температура	От минус 55 до 70 0 С
Вибрации	MIL-E-5400, характеристика IIIB
Высотность	55000 FT (16764 м)
Удары	MIL-STD-810E, метод 516.4, процесс I (20 G, 11 мс)
Габаритные и установочные размеры

Широкополосная антенна AT-560. Технические характеристики

Электрические характеристики
Частотный диапазон	Нижний поддиапазон 29,7 - 400 МГц; верхний поддиапазон 400 - 960 МГц
Импеданс	Номинал 50 Ом
КСВ ( с согласующим устройством FC-5000)	Не более 2,5
Радиочастотная мощность	Нижний поддиапазон 15 Вт в режиме двухполосного АМ сигнала (DSBAM); верхний поддиапазон 25 Вт в непрерывном режиме (CW)
Поляризация	Вертикальная
Диаграмма направленности	Всенаправленная в азимутальной плоскости
Коэффициент усиления	На частотах: 30 МГц - минус 14 dBi; 88 МГц - минус 6 dBi; 118 - 174 МГц - 0,0 dBi (усредненный); 225 - 960 МГц - 0,0 dBi (усредненный)
Механические характеристики
Масса	2.7 фунта (1,2 кг)
Внешние воздействующие факторы
Температура	От минус 55 до 70 0 С
Вибрации	MIL-E-5400, характеристика IIIB
Высотность	40000 FT (12336 м)
Удары	MIL-STD-810E, метод 516.4, процесс I (20 G, 11 мс)
Габаритные и установочные размеры

Антенное согласующее устройство FC-5000. Технические характеристики

Масса	1,65 фунтов (0,75 кг)
Габаритные и установочные размеры

Полный вид выше приведенных чертежей можно найти в [3].

Заключение

Рассмотрены компоненты системы связи Flexcomm CS: приемопередатчики RT-5000, антенны AT-5000, AT-560 и согласующее устройство FC-5000 от компании COBHAM Avionics. Приведены свойства, описание и технические характеристики устройств.

Источники информации:

1. C-5000 Datasheet
2. Tactical Communication Products: RT-5000 Base Model
3. Tactical Communication Products: Antenna Options Overview
