Barrett 2030 ВЧ (КВ) приемопередатчик является добавкой к видам ВЧ (КВ) приемопередатчиков компании Barrett Communications, ориентированной на потребителей, которым не требуются некоторые из более совершенных характеристик, предлагаемых приемопередатчиком 2050.
SSB приемопередатчик ВЧ (КВ) имеет следующие общие характеристики [1]:
- диапазон рабочих частот от 1,6 до 30 МГц, обладает всеми режимами, характерными для приемопередатчиков данного диапазона, имеет 125 Вт PEP выходной мощности;
- 30 программируемых каналов и селективный вызов, подогнанный под стандартный;
- быстрая установка как для мобильного варианта, так и для базовых станций;
- интуитивно понятный алгоритм работы;
- опции Tellcall и голосовой защиты.
Цифровой сигнальный процессор (DSP)
Чип DSP обеспечивает модуляцию и демодуляцию всех сигналов, используемых в режиме ALE, селективного вызова и слоговую обработку, а также снижение шумов принимаемых сигналов.
Простая архитектура
Приемопередатчик использует два микропроцессора, основной процессор использует программное обеспечение, загруженное в его ядро, а второй микропроцессор используется для управления индикацией и клавиатурой.
Селективный вызов
Селективный вызов соответствует требованиям CCIR 493-4 и открытому протоколу OEM, имеет четырех и шестизначную систему цифрового набора и полностью совместим с большинством систем вызова других изготовителей, производящих ВЧ (КВ) оборудование с кодированием.
Встроенная система тестирования (BITE)
Встроенная система тестирования обеспечивает контроль работоспособности характеристик приемника, селективного вызова, слоговых данных, генератора управляемого напряжением (ГУН) и последовательного порта передачи данных результатов контроля.
Последовательный порт для программирования
Для упрощения программирования приемопередатчика в автомобильном варианте использования программное обеспечение для продуктов серии 2000, загруженное на ноутбук, может быть использовано для загрузки параметров приемопередатчика без применения кабелей через удаленный ИК порт.
Второй разъем антенны
Второй разъем антенны позволяет каждому каналу выбирать одну из двух антенн, что позволяет работать с двумя типами антенн - антенной для междугородней телефонной связи и антенной для связи на короткие расстояния.
Безопасность переговоров
AES, DES или FFT модули безопасности доступны как опции для приемопередатчика 2030.
Размеры и вес
Приемопередатчик 2030 имеет размеры 185 х 270 х 70 мм и массу не более 2,6 кг. Упакованный в облегченный и максимально уплотненный корпус, приемопередатчик удовлетворяет требованиям стандарта MIL-STD 810G по устойчивости к падению, пыли, температуре, ударам и вибрациям.
Прямой цифровой телефонный вызов
Опция "Telcall" обеспечивает прямой доступ к сети Barrett Communications HF Telephone Interconnects и сетям других производителей.
Связь с помощью SMS сообщений. "SMS Pagecall"
Приемопередатчики 2030 позволяют производить обмен короткими SMS сообщениями, используя алфавитно-цифровые клавиши, как на мобильных телефонах, что позволяет прямой ввод текста сообщения без использования внешнего персонального компьютера или другого подобного устройства ввода типа Palm.
Конфигурационная гибкость
Приемопередатчик имеет конструкцию, рассчитанную под настольный вариант эксплуатации, с установленным пультом управления на его корпусе.
Используя простой и недорогой мобильный адаптер 2030, приемопередатчик может быстро и просто переконфигурирован в мобильный (транковый) вариант применения. Это свойство расширяет его функциональность и возможности применения.
Модульная конструкция изделий серии 2000 позволяет быстро и легко адаптировать приемопередатчик 2030 как для стационарного применения, так и для мобильного его использования.

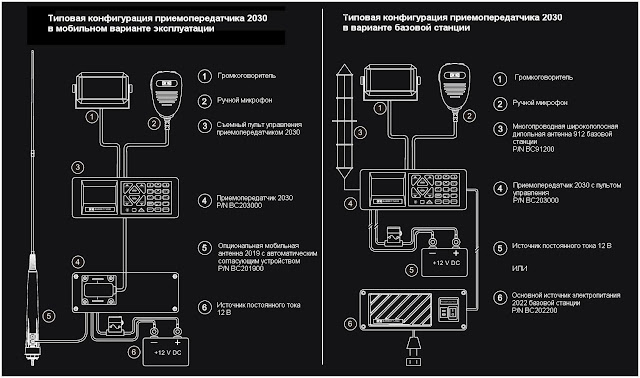

Примеры типовой конфигурации приемопередатчика 2030 в мобильном варианте и в варианте базовой станции приведены на рисунке ниже.
Основные данные
| Общие характеристики | |
| Соответствие стандартам: | Превышает или соответствует стандартам Австралии и Новой Зеландии - AS/NZS 4770:2000 и AS/NZS 4582:1999 |
| Превышает или соответствует EMC и стандарту IEC 945 по вибрационным воздействиям | |
| Соответствует MIL Spec.810G в части падений, пыли, температуры, ударов и вибраций | |
| Диапазон частот передачи | От 1,6 до 30 МГц |
| Диапазон частот приема | От 250 кГц (с уменьшенной чувствительностью) до 30 МГц |
| Количество каналов | До 30 программируемых каналов (симплексных и полудуплексных) |
| Шаг сетки | 10 Гц, устанавливается программно |
| 1 Гц для перестройки в режиме приема | |
| Стабильность частоты | ± 10 Гц, или лучше чем 0,3 ppm в диапазоне температур от минус 30 до 70 0С |
| Рабочие режимы | J3E (USB, LSB) - H3E (AM) - J2A (CW) - J2B (AFSK) опционально J2B (AFSK) с узкополосным фильтром |
| Диапазон рабочих температур | От минус 30 до 70 0С, относительная влажность 95 % без конденсации |
| Напряжение электропитания | 13,8 В +20 %-10 % (заземленный минус). Защита от переполюсовки и перенапряжений. От 100 до 260 В источника переменного тока, или от 11 до 16 В источника постоянного тока с источником электропитания |
| Ток потребления | 470 мА в режиме standby при отключенных подсветке и приглушении |
| Система селективного вызова | Основана на системах CCIR 493-4 c четырех или шести разрядным цифровым набором. Протокол доступен для свободного распространения. Имеет полную совместимость с основными производителями ВЧ (КВ) цифровых четырех и шести разрядных систем, включая системы шифрования |
| Скорость переключения | Время перехода от передачи к приему и обратно - менее 15 мс |
| Характеристики приемника | |
| Чувствительность | В режиме c предусилителем - минус 120 dBm (0,224 мкВ) для 10 дБ SINAD. |
| В режиме без предусилителя - минус 110 dBm (0,708 мкВ) для 20 дБ SINAD | |
| Избирательность в режиме J3E | -1 кГц и + 4 кГц лучше чем 50 дБ |
| -2 кГц и + 5 кГц лучше чем 55 дБ | |
| -5 кГц и + 8 кГц лучше чем 60 дБ | |
| Избирательность в режиме J2B (опционально) | -500 кГц и + 500 кГц лучше чем 60 дБ Уровень сигнала-помехи выше уровня полезного сигнала, при котором SINAD полезного сигнала снижается с 20 дБ до 14 дБ |
| Блокирование | -20 кГц и +20 кГц лучше чем 71 дБ. Уровень сигнала-помехи выше уровня полезного сигнала, при котором SINAD полезного сигнала снижается на 6 дБ или уровень выходного сигнала приемника изменяется на 3 дБ |
| Интермодуляция | Лучше чем 89 дБмкВ. Уровень двух сигналов-помех, отстроенных на 30 кГц, выше полезного сигнала, при которых SINAD полезного сигнала снижается до 20 дБ |
| Побочные каналы приема | Лучше чем 70 дБ |
| Взаимное смешивание [2] | Лучше чем 105 дБмкВ |
| Групповая интермодуляция [3] | Лучше чем 34 дБ |
| Выходная мощность приемника | 4 Вт на нагрузке 4 Ом при искажениях не более 2 % |
| Характеристика низкочастотного канала | Неравномерность не более 6 дБ в полосе от 350 до 2700 Гц |
| Защита входа | Не менее 30 В (RMS) при 50 Ом источнике |
| Характеристики передатчика | |
| Выходная мощность | 125 Вт PEP ± 1,5 дБ в голосовом режиме |
| или 30 Вт PEP ± 1,5 дБ в голосовом режиме | |
| или 10 Вт PEP ± 1,5 дБ в голосовом режиме | |
| Цикл работы | 100 % при двухтоновом входном сигнале с опцией вентилятора |
| Продукты интермодуляции | Не более минус 31 дБ от PEP (25 дБ ниже пикового значения тонов) |
| Модуляционная характеристика | Неравномерность не более 6 дБ в полосе от 350 до 2750 Гц |
| Ток потребления | Среднее значение тока в голосовом режиме не более 9 А (типовое). В двухтоновом режиме не более 12 А (типовое) |
| Конструктивные характеристики | |
| Съемный пульт контроля |  |
| Приемопередатчик 2030 без пульта контроля |  |
| Приемопередатчик 2030 с пультом контроля |  |
Заключение
Рассмотрен SSB приемопередатчик 2030 (полный аналог приемопередатчика 2050 с усеченными характеристиками) диапазона ВЧ (КВ) компании Barrett Communications. Описаны основные свойства приемопередатчика и приведены технические характеристики. Даны примеры конфигурации приемопередатчика для мобильного варианта эксплуатации и для базового варианта.
