L-3 Ocean Systems: Среднечастотная, погружаемая гидролокационная система AQS-18A

Рассмотрена среднечастотная, погружаемая гидролокационная система AQS-18A для активного поиска и атаки подводных лодок.
Гидролокатор AQS-18A обнаруживает и поддерживает контакт с подводными целями через трансдьюсер, опущенный в воду c зависшего вертолета. С помощью активной эхо-локации определяется пеленг, дальность и скорость сближения или удаления цели относительно позиции вертолета.


Среднечастотная, погружаемая гидролокационная система AQS-18A

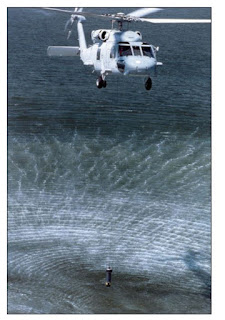

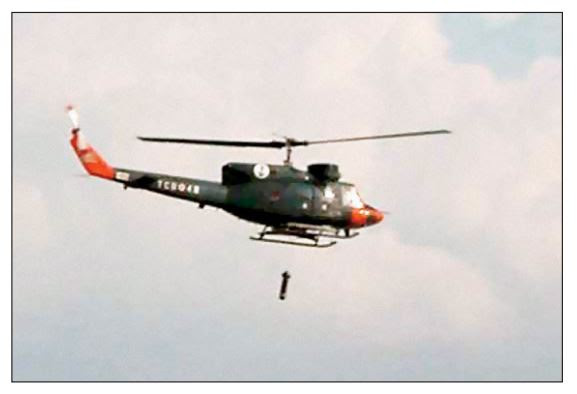

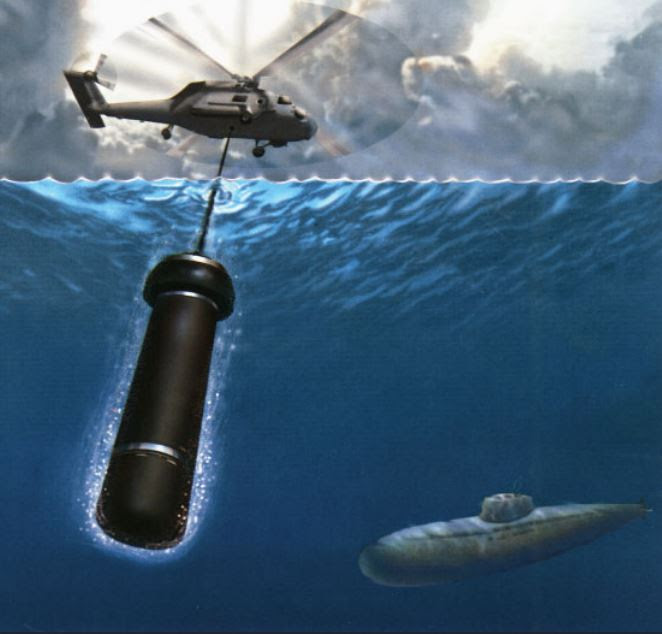

Гидролокатор AQS-18A при разворачивании с вертолета

Общие сведения о AQS-18A

AQS-18A - это среднечастотный вертолетный, погружаемый гидроакустический комплекс, предназначенный для активного, на большой дальности поиска, локализации и атаки подводных лодок как на мелководье, так и на глубокой воде [1].

Гидролокатор AQS-18A обнаруживает и поддерживает контакт с подводными целями через трансдьюсер, опущенный в воду c зависшего вертолета.

С помощью активной эхо-локации определяется пеленг, дальность и скорость сближения или удаления цели относительно позиции вертолета-носителя гидролокатора.

Легкий, погружаемый гидролокатор AQS-
Гидролокатор AQS-18A, опускаемый в воду
18A формирует длинные гидроакустические импульсы, обеспечивающие высокий уровень сигнала локации, обладает возможностями обработки 16 лучевых сигналов FM и 20-и мильной зоной локационного покрытия.

Гидролокатор AQS-18A полностью совместим с архитектурой шины данных по MIL-STD-1553B, что облегчает ее интеграцию с самолетными подсистемами и компонентами.

Интерфейсы гидролокатора также обеспечивают возможность приема входных данных и графиков, а также вывода записанных акустических данных и видео для их отображения.

Гидравлическая часть гидролокатора AQS-18A содержит небольшую трансдьюсерную сборку с плотным монтажом, 440 м кабеля, намоточный механизм и блок управления.

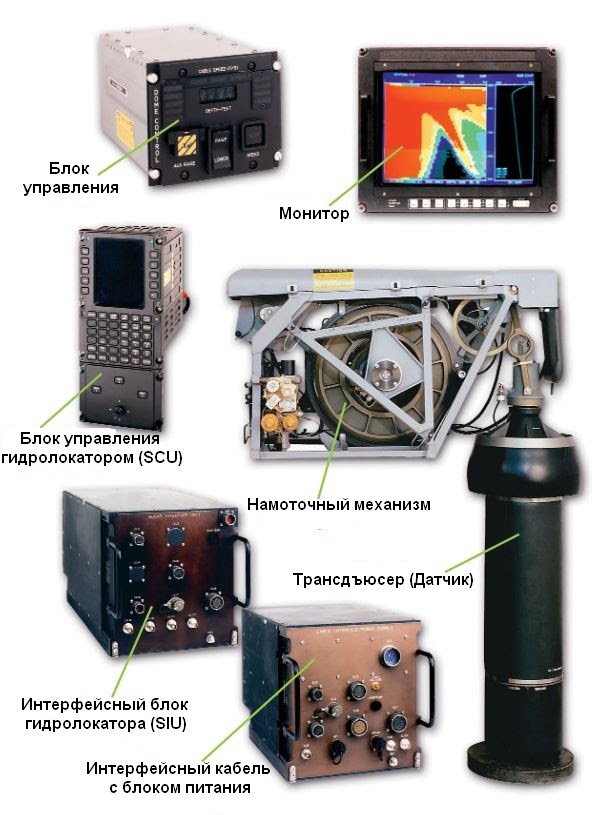

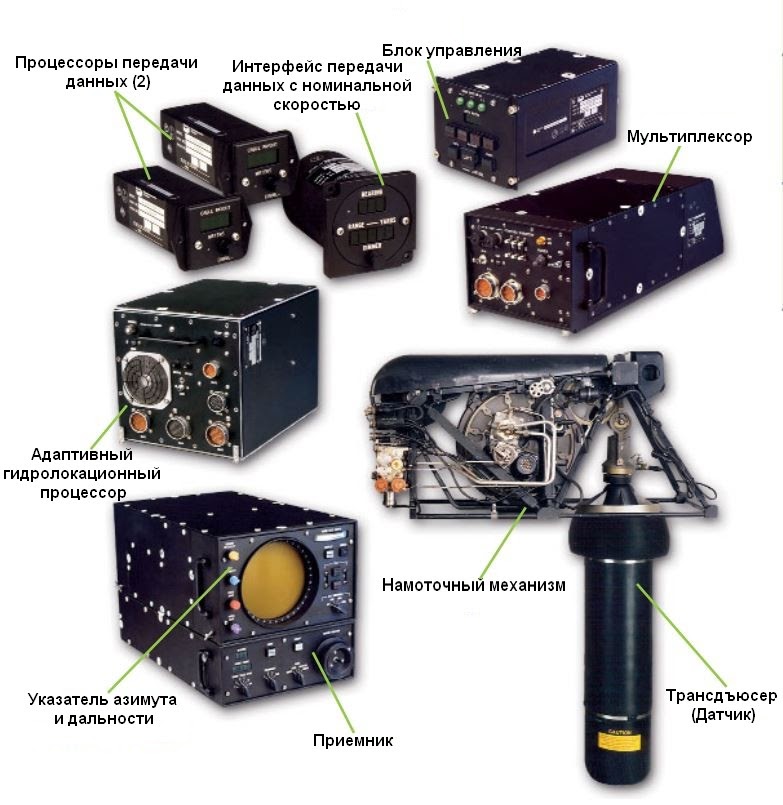

Состав гидролокатора AQS-18A
Сухая (вертолетная) часть системы содержит интерфейсный блок гидролокатора, интерфейсный кабель с источником электропитания и блок управления гидролокатором.

Интерфейсный блок гидролокатора имеет мощные алгоритмы обработки сигналов, специально предназначенные для увеличения длительности локационных импульсов, и свободное пространство для обработки дополнительных функций, таких как обработка данных системы автоматизированного обнаружения и классификации целей, мультисенсорного  синтеза цели, обеспечение возможностей встроенной системы обучения оператора и прогнозирования производительности гидролокатора на основе данных окружающей среды, собранных при выполнении предыдущих заданий или в текущем времени.

Блок управления гидролокатором имеет простое интерфейсное меню команд оператора и управления системой гидролокатора.

Опциональный сухой конец подсистемы включает в себя индикатор длины смотанного кабеля, индикатор дальности пеленга и мультифункциональный дисплей.

Гидролокатор AQS-18A и вертолет в воздухе

Особенности AQS-18A

  • Длинные  импульсы локации обеспечивают высокое доплеровское разрешение, необходимое для высокой эффективности работы в неглубоких водах с высоким уровнем звуковых отражений.
  • Режим FM обеспечивает обнаружение целей с чрезвычайно низкими доплеровскими значениями  и максимальную дальность.
  • Высокий уровень излучения локационных сигналов для обнаружения целей на большй дальности.
  • Интегрированная автономная система или система обеспечения выполнения боевых задач.
  • Лучевое зондирование для выбора оптимальной глубины.

Технические характеристики AQS-18A

Рабочая глубина440 м/1444 ft
Рабочие частоты
- CW 9,23; 10,003; 10,774 кГц;
- FMlo 9,485 кГц;
- FMhi 10,520 кГц
Уровень звукового давления217 дБ/мкПа/ярд
Диапазон шкалы1; 1,5; 2,5; 5; 7,5; 10; 12,5; 15; 20 нм (морские мили)
Рабочие режимы- Активный с импульсами прямоугольной формы и длительностью 3,5; 35 мс; с импульсами специальной формы длительностью 0,2; 0,8; 1,6; 3,2; 4 с;
- Режим FM 0,625 c.
- Пассивный режим; режим  UQC (режим подводной связи).
Масса- 88,9 кг (трандьюсерная сборка);
- 122,7 кг (блок управления, механизм намотки, кабель и катушка);
- 51,8 кг (интерфейсный блок гидролокатора, интерфейсный кабель с блоком питания, блок управления гидролокатором);
- 264 кг (суммарная масса)
Дополнительные компонентыИзмеритель дальности, скорости изменения дальности, пеленга, осуществление контроля оператором

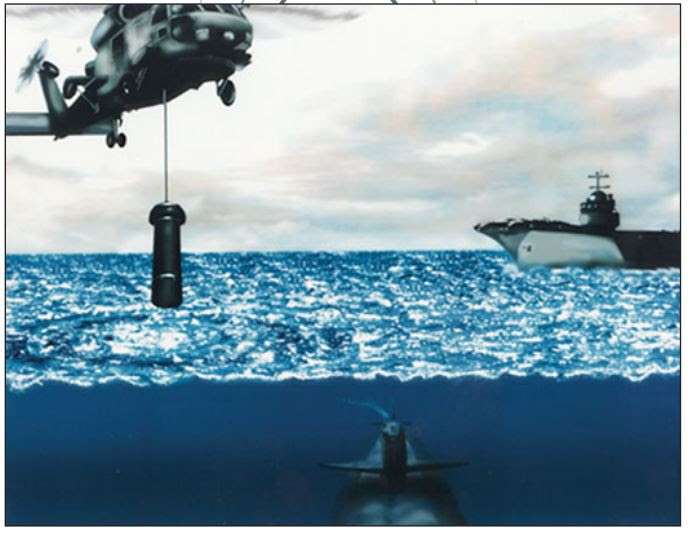

Мультистатические возможности AQS-18A

AQS-18A и HELRAS DS-100 имеют высокую степень унификации (около 80 процентов, за исключением трандьюсеров).  Это позволяет использовать в ВМС как большие, так и малые вертолеты, что облегчает совместимость в бистатическом или мультистатическом режимах работы.

Источники информации:

  1. AQS-18A Mid-frequency Dipping Sonar System - L-3 Ocean Systems, 2007. [Электронный ресурс]. URL: http://www.l-3mps.com/oceansystems/pdfs/AQS-18A_Nov07_low.pdf  (дата обращения: 27.04.2017).

четверг, 13 апреля 2017 г.

L-3 Ocean Systems: Низкочастотная гидроакустическая станция с буксируемой антенной решеткой и варьируемой глубиной погружения (LFATS) VDS-100

Рассмотрена НЧ гидроакустическая станция с буксируемой антенной решеткой  и варьируемой глубиной погружения VDS-100.
VDS-100 является низкочастотной с варьируемой глубиной погружения активной гидроакустической системой (LFATS), используемой на надводных кораблях для обнаружения, локализации и преследования всех типов подводных лодок на глубинах от 15 до 300 м.


Низкочастотная гидроакустическая станция с буксируемой антенной решеткой  и варьируемой глубиной погружения (LFATS) VDS-100

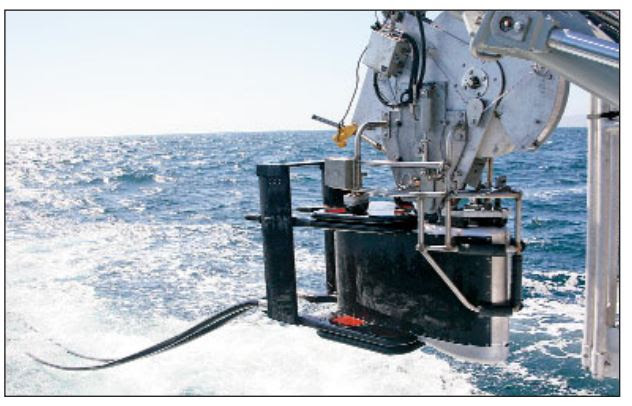

Буксируемая подсистема антенной решетки гидролокатора VDS-100

Общие сведения о VDS-100

VDS-100 является низкочастотной с варьируемой глубиной погружения активной гидроакустической системой (LFATS), используемой на надводных кораблях для обнаружения, локализации и преследования всех типов подводных лодок. Система была разработана специально для небольших судов, действующих на мелководье против современных дизельных электрических подводных угроз.

Используя испытанную технологию погружаемого вертолетного гидролокатора DS-100 HELRAS, система VDS-100 предназначена для высоко производительной работы на более низких частотах с легкой установкой, заменой и управлением на судах различных размеров, включая фрегаты, корветы, небольшие патрульные суда и различные платформы.

Низкая частота гидролокатора переменной глубины реализует на длинных волнах возможность преодолевать защиту обшивочных структур большинства подводных лодок.

Гидролокатор VDS-100 в процессе спускаГидролокатор VDS-100 обеспечивает высокую разрешающую способность малоподижных целей и способен работать на глубинах от 15 до 300 м.

VDS-100 состоит из буксируемого тела, компактной интегрированной лебедки с системой контроля и бортовой подсистемы обработки данных.

Бортовая электроника включают в себя передающий усилитель мощности и процессорный блок гидролокатора, разработанные с открытой архитектурой для обеспечения использования возможностей будущих технологий.

Система может использоваться в автономном режиме или интегрирована в боевую систему корабля.

Антенная решетка передатчика, входящая в тело буксируемого агрегата, состоит из 16 компактных излучающих элементов.

Инновационное решение разворачивающего и втягивающего механизма антенной решетки позволяет системе обеспечивать высокую направленность ее излучения.

Лебедочная система подъема-спуска VDS-100Отраженные сигналы принимаются буксируемыми колинеарными антенными решетками (до 4-х штук) небольшого диаметра, заполненными жидкостью.

Процесс обработки VDS-100 включает в себя обработку серий гидролокационных сигналов, группировку целей по размеру и усреднение данных, селекцию целей из фонового шума в неглубоких водных средах, подавление шума собственного судна, подавление доплеровских помех, генерацию и обработку серии CW и HFM волн.

Особенности LFATS VDS-100
  • Обнаруживает, локализует и отслеживает все типы подводных лодок во всех видах сред.
  • Простая установка, демонтаж и  управление на судах различных размеров, легкость установки на палубу.
  • Возможность расширения диапазона обнаружения на расстояние свыше 30 миль.

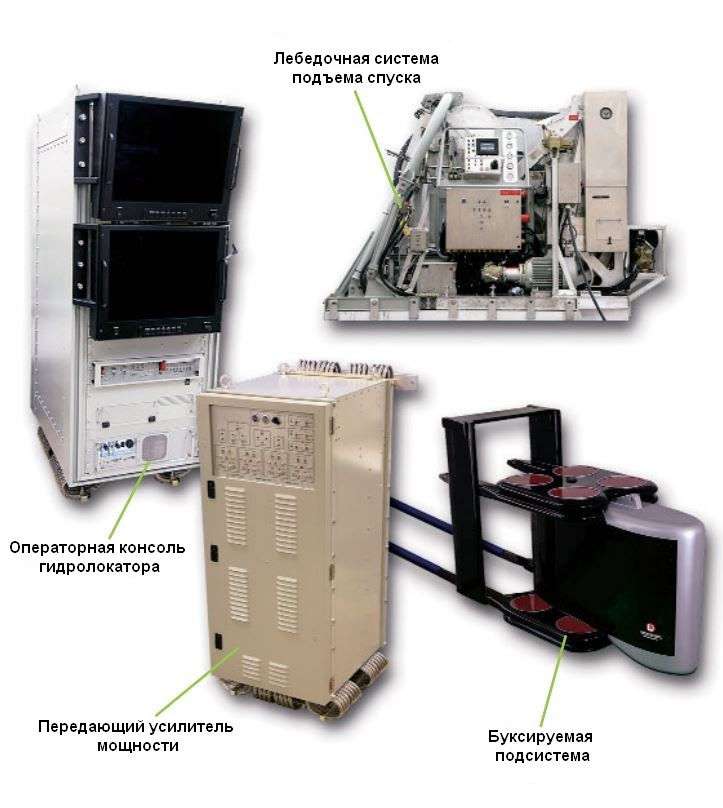

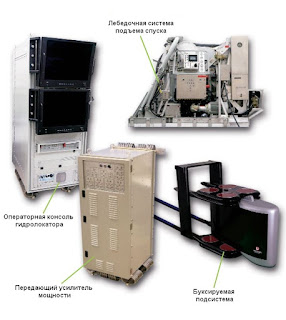

    Состав системы гидролокатора VDS-100
  • Короткий буксировочный трос идеально подходит для операций на мелкой воде.
  • Всенаправленная и квадрантная передача, позволяющая передавать энергию в нужном направлении.
  • Легковесность и небольшие размеры идеальны для использования на небольших платформах.
  • Спаренные приемные антенные решетки позволяют мгновенно различать пеленг неоднозначной цели.
  • Бистатическая и мультистатическая совместимость с вертолетным опускаемым в воду гидролокатором HELRAS DS-100, гидроакустическими буями и некоторыми буксируемыми антенными решетками.

Технические характеристики LFATS VDS-100

Уровень источника излучения(219-222) dB/1мкПа (всенаправленное)
Частота1,38 кГц
Передачавсенаправленная и по квадрантам
Сохранение работоспособности при скорости30 узлов
Рабочая глубина(15 - 300) м
Размеры:
- Лебедочная система подъема спуска
- Операторная консоль гидролокатора
- Передающий усилитель мощности

(4,5 х 3,5 х 2,2) м/(180 х 138 х 84)"
(1,52 х 0,66 х 1,73) м/(60 х 26 х 68)"
(1,07 х 0,71 х 1,73) м/(42 х 28 х 68)"
Масса:
- Лебедочная система подъема-спуска
- Буксируемая подсистема
- Судовая электроника (включая:
операторную консоль гидролокатора
и передающий усилитель мощности
3954 кг/8717 lbs
678 кг/1495 lbs

928 кг/2045 lbs
Платформыфрегаты, корветы и различные платформы

Специальные функции VDS-100

Рабочая станция на базе интерфейса оператор- машина:
  • команды оператора по методу "укажи и выбери" (трекбол и кнопочные выключатели);
  • функции и параметры выбираются в раскрывающемся меню.
Средства для работы оператора включают в себя:
  • режимы работы и рекомендации по настройке параметров;
  • автоматизированная серия оценок за сутки;
  • повторный вызов истории данных;
  • эффективный, гибкий поиск, классификация и географические форматы отображения данных;
  • стабилизированный с высоким разрешением цветной дисплей.
Эффективная, ультрасовременная обработка данных:
  • многопинговый волновой пакет, многоразмерная группировка целей и усреднение данных;
  • селекция целей от сильных фоновых помех мелководья;
  • подавление собственных шумов корабля и обнуление доплеровских ошибок;
  • генерация CW и HFM волновых пакетов и их обработка.
Аппаратное обеспечение:
  • компактность и износоустойчивость COTS комплектующих модулей системы;
  • модульная, расширяемая, открытая архитектура системы.

Источники информации:

  1. LFATS VDS-100 Variable Depth Sonar System - L-3 Ocean Systems, 2007. [Электронный ресурс]. URL: http://www.l-3mps.com/products/datasheet/OceanSystems/LFATS_VDS100_Nov07_low.pdf  (дата обращения: 11.04.2017).

суббота, 18 февраля 2017 г.

L-3 Ocean Systems: Активный вертолетный гидролокатор дальнего действия DS-100

Рассмотрен активный вертолетный гидролокатор дальнего действия DS-100, содержащий погружаемые ПРД и ПРМ антенные решетки.
DS-100 способен работать на глубине до 500 м и имеет показатель достоверности (FOM), достаточный для достижения второй зоны конвергенции в глубоководной среде и беспрецедентную дальность поверхностной звуковой волны.


Активный вертолетный  гидролокатор дальнего действия DS-100

Активный вертолетный  гидролокатор дальнего действия DS-100
Общие характеристики DS-100

Активный вертолетный гидролокатор дальнего действия (HELRAS) DS-100 продемонстрировал самые высокие в мире характеристики вертолетного погружаемого гидролокатора [1].

Гидравлическая часть гидролокатора
содержит вертикально погружаемую передающую антенную решетку из семи излучающих элементов и приемную антенную решетку из восьми лучей с гидравлическим приводом, которые при развертывании расширяются до диаметра 2,6 м.

DS-100 способен работать на глубине до 500 м и имеет показатель достоверности (FOM), достаточный для достижения второй зоны конвергенции в глубоководной среде и беспрецедентную дальность поверхностной звуковой волны.

Маломощные цели, движущиеся на низких скоростях, обнаруживаются за счет использования
Вертолетный  гидролокатор DS-100, развернутый под водой
обработки доплеровских сигналов с высоким разрешением и формирования длинных импульсов. Увеличенная длительность FM импульсов (до 5 секунд) позволяет так же хорошо обнаруживать ничтожно малые доплеровские цели.

Низкая частота активного центра (1,38 кГц) в DS-100 с использованием собственных трансдъюсера и технологии формирования луча допускает многократные граничные интерференции, снижая помехи от получаемых отраженных сигналов и сигналов взаимодействия с бортовыми
гидролокаторами и гидроакустическими буями при бистатической или мультистатической работе.

Кроме применения для наблюдения в широком диапазоне дальности и поисковых возможностей, DS-100 хорошо подходит для повторного обнаружения (переобнаружения) локализации цели и применения оружия  против глубоководных и мелководных целей.

Система гидролокации полностью совместима с шинной архитектурой MIL-STD-1553B и является усовершенствованной моделью проверенных в эксплуатации гидролокаторов серии  AQS-13/18.

Состав гидролокатора DS-100
Перевод к рисунку:
Common Control Units - общие блоки
управления.
Flat Panel Display - плоский дисплей.
Dome Control - блок управления.
Reeling Machine with Cable & Reel
- намоточный механизм, кабель и барабан.
Common Acoustic Processor
- общий блок процессора акустических сигналов.
Cable Interface Power Supply - интерфейсный кабель
источника питания.
Submersible Unit - погружаемый блок
Особенности DS-100
  • Продемонстрирована наивысшая эффективность  вертолетного опускаемого гидролокатора в мире.
  • Продемонстрированы возможности обнаружения целей на больших расстояниях с широкой областью поиска как на больших глубинах, так и на мелководье.
  • Высокий уровень узких вертикально передающих лучей и высокий коэффициент усиления решетки обеспечивают высокий показатель качества (FOM) системы.
  • Возможности бистатического и мультистатического режимов работы с надводными корабельными и буйковыми гидролокаторами.
  • Переносная система.
  • Доступны интерфейсы для вывода графики и данных на регистратор гидроакустических данных, а также на видео для отображения данных датчика.
  • Обработка доплеровских сигналов с высоким разрешением.
  • Складывающаяся антенная решетка обеспечивает большую апертуру, необходимую для работы на глубокой и мелкой воде.

Технические характеристики DS-100:

Рабочая глубина500 м
Излучатель8 элементов (7 элементов гидролокатора, 1 элемент для гидроакустической станции связи -UWT), длина антенной решетки 5,2 м
Частотная модуляция
- Линейный цикл FM (длительность посылки от 0,156 до 5,0 с); триплетный режим FM (длительность посылки от 0,625 до 1,25 с);
- свип-сигнал с разверткой вниз 50 Гц: на 3-х центральных частотах;
- свип-сигнал с разверткой вниз 100 Гц: на 3-х центральных частотах;
- свип-сигнал с разверткой вниз 300 Гц: на одной центральной частоте (1380 кГц);
- Форматы активного отображения: весь спектр луча Доплера; дальность пеленга и доплеровская дальность; дальность пеленга; режим А - простейший режим работы сканирующего устройства
- Пассивная работа в полосе: широкая полоса от 800 до 2000 Гц; в полосе и режиме  работы DEMON гидролокатора
- Пассивные форматы отображения: время-пеленг; частота пеленгации, автоматическая обработка данных (узкополосная и в полосе DEMON)
Уровень источника218 дБ/мкПа/ярд
Ширина лучапо вертикали: от минус 15° до + 15°
Приемные лучи32 полулуча, 16 полных лучей
Количество целевых треков10
Диапазон шкалы1; 1,5; 2,5; 4; 6; 10; 16; 25; 40; 60 морских миль
Приемная решеткадиаметр 2,6 м х высота 1,2 м
Масса
- Погружаемый блок: 155 кг
- Блок управления, намоточный механизм, кабель и барабан: 130,5 кг
- Общий акустический процессор и интерфейсный кабель, источник питания: 40,5 кг
- Вся система: 326 кг
- Пост управления гидроакустической станцией 6,3 кг
- Панель с плоским дисплеем: 9 кг
- Автономная система: 341,3 кг


Источники информации:

  1. HELRAS DS-100 Helicopter Long-Range Active Sonar - L-3 Ocean Systems, 2007. [Электронный ресурс]. URL: http://www.l-3mps.com/products/datasheet/OceanSystems/HELRAS_DS100_Nov07_low.pdf  (дата обращения: 16.02.2017).

суббота, 4 февраля 2017 г.

L-3 Oceania: Дистанционный гидроакустический контроллер (HARC)

Рассмотрен дистанционный гидроакустический контроллер - HARC для надежного управления группой подводных устройств.
HARC  состоит из 2-х основных подсистем - надводной передающей системы и подводной приемопередающей системы. HARC показал в полевых условиях высокую надежность на дальности более 10 км с учетом условий окружающей среды. С ретрансляторами дальность может быть увеличена.


Дистанционный гидроакустический контроллер (HARC)

Дистанционный гидроакустический контроллер (HARC)

Описание HARC

Дистанционное управление по обслуживанию широкополосной подводной пакетной связи легко и эффективно обеспечивается дистанционным гидроакустическим контроллером (HARC) от L-3 Oceania [1].

HARC обеспечивает надежное дистанционное адресное управление группой подводных устройств для поддержки специальных оперативных сценариев.

HARC  состоит из двух основных подсистем - надводной передающей системы и подводной приемопередающей системы.

Передающее надводное оборудование представляет легкий, компактный передатчик, разработанный для легкого развертывания системы и ее эксплуатации, начиная от небольших надводных судов, таких как быстроходные надувные катера (RHIB).

Оборудование состоит из блока управления, аккумуляторного блока питания и опускаемого гидроакустического Данкинг-датчика. Удобный операторский интерфейс содержит одну переднюю панель со встроенными мембранными ключами, буквенно-цифровым дисплеем и LED индикаторами состояния, которые могут быть настроены под требования конкретного оператора.

Подводное приемопередающее оборудование состоит из современного гидроакустического цифрового сигнального процессора с передающей схемой, выполненного в виде миниатюрного малопотребляющего пакета и небольшого гидрофона, разработанного для установки и интеграции с пакетом подводного узла.

HARC показал в полевых условиях высокую надежность на дальности свыше 10 км с учетом условий окружающей среды. С добавлением акустических ретранслирующих маяков могут быть получены более сложные системы с более большим диапазоном дальности.

Дальнейшее развитие системы HARC планирует включение в себя опции прямой воздушной связи, позволяющей вести радиочастотный контроль подводного трансивера через плавучий шлюзовой буй.

Основные особенности HARC
Составные части системы HARC
  • Надежный подводный дистанционный контроль.
  • Носимый и надежный надводный передающий блок.
  • Миниатюрный малопотребляющий встраиваемый блок подводного приемопередатчика.
  • Селективная адресация и управление несколькими подводными устройствами.
  • Программируемый набор команд, соответствующий требованиям хост-компьютера.
  • Универсальный интерфейс для подводных хост пакетов.
  • Рабочая дальность до 10 км.
  • Статусная обратная связь с надводным оператором от подводного хост пакета.
Для обеспечения безопасности (скрытности) работы и большой дальности в самых жестких подводных условиях в HARC применяется хорошо зарекомендовавшая себя передача сигналов с широкополосной модуляцией и прямым расширением спектра  (DSSS) от L-3 Oceania.

Передатчик HARC использует специальные адресные коды для селективной адресации несколькими пакетами с набором команд управления, таких как System [ARM], [ACTIVATE] или [DEACTIVATE] с учетом соответствия их требованиями приложений.

После приема и демодуляции корректного кодированного сигнала подводный приемопередатчик HARC выводит один или несколько триггерных сигналов к своему пакетному узлу.

Например; Trigger 1 [ARM] или Trigger 2 [ACTIVATE]. Дополнительные команды и входные/выходные сигналы могут быть обеспечены для удовлетворения конкретных приложений и эксплуатационных требований потребителей.

Основные технические характеристики HARC

Приемопередатчик HARC
Описаниепалубный комплект, соответствующий требованиям IP68, с плоской мембранной интерфейсной панелью оператора
Функциивыбор и передача HARC  акустических сигналов контроля
Входное напряжение24 В источника постоянного тока (номинал), ток от 3 до 40 А
Выходная мощностьгидроакустическая мощность от 25 до 1000 Вт
Размеры(W 177.8 х L 228.7 х Н 235) мм
Масса4,5 кг
Окружающая средасолнечный свет, вода, масло, удары и устойчивость к погодным условиям
Рабочая температураот минус 30 до + 50 °C
Гидроакустический излучатель HARC
Описаниеширокополосный пьезоэлектрический гидроакустической излучатель
Функцииподводная передача акустических сигналов контроля HARC
Диаграмма направленностивсенаправленная диаграмма, ±1 dB
Тип сигналагидроакустический сигнал с распределенным спектром и центральной выбираемой несущей
Потребляемая мощностьдо 1000 Вт
Размерыдиаметр сферы 165 мм
Масса6,3 кг на воздухе
Окружающая средасолнечный свет, вода, масло, удары и устойчивость к погодным условиям
Подводный приемопередатчик HARC
Описаниевстроенный DSP модем с низким энергопотреблением
Функцииприем, декодирование и передача  сигналов акустического контроля HARC
Входное напряжениеот 7 до 24 В источника постоянного тока (12 В - номинал)
Входной ток110 мА при 12 В
Размеры(D 100 мм х Н 43 мм)
Масса170 г
Рабочая температураот минус 30 до + 50 °C
Приемный гидрофон HARC
Описаниеширокополосный пьезоэлектрический гидроакустической приемник
Функцииприем акустических сигналов HARC
Диаграмма направленностивсенаправленная диаграмма,  ±1 dB
Размерыдиаметр сферы 34 мм
Масса300 г на воздухе
Окружающая средасолнечный свет, вода, масло, удары и устойчивость к погодным условиям

---------------------------------------
1. HYDRO ACOUSTIC REMOTE CONTROLLER (HARC)
L-3 Oceania, 2012
http://www.l-3mps.com/products/datasheet/Oceania/HARC_Rev_3-3.pdf

Источники информации:

  1. HYDRO ACOUSTIC REMOTE CONTROLLER (HARC) - L-3 Oceania, 2012. [Электронный ресурс]. URL: http://www.l-3mps.com/products/datasheet/Oceania/HARC_Rev_3-3.pdf  (дата обращения: 02.02.2017).

воскресенье, 29 января 2017 г.

L-3 Oceania: Прецизионный синхронизирующий генератор (HPTR)

Рассмотрен миниатюрный прецизионный синхронизирующий генератор (HPTR) с высокой долговременной стабильностью 1e-9.
HPTR предоставляет стандартный высоко стабильный выход 1 PPS (имп/с). Обычно исходная временная калибровка системы выполняется для корректировки ухода частоты прецизионного генератора HPTR, который затем используется для поддержания очень точного времени.


Прецизионный синхронизирующий генератор (HPTR)

Описание HPTR

Прецизионный синхронизирующий генератор (HPTR). Внешний вид.HPTR представляет собой прецизионный синхронизирующий генератор с низким энергопотреблением. Он идеально подходит в качестве источника точного времени и для навигационного применения там, где доступность к внешним источникам точного времени, таким как GPS, не всегда возможна.

HPTR предоставляет стандартный высоко стабильный выход 1 PPS (имп/с). Обычно исходная временная калибровка системы выполняется для корректировки ухода частоты прецизионного генератора HPTR, который затем используется для поддержания очень точного времени.

Некоторые области применения HPTR
  • Навигационные маяки - обеспечивается точное одностороннее измерение диапазона частот с использованием только пассивного приемника.
  • Долговременный опорный навигационный параметр - обеспечивается точное измерение с меньшим количеством калибровок и сокращение судового времени.
  • Подводные беспилотные транспортные средства (UUV) - обеспечивается сокращение количества всплытий, необходимых для перекалибровки времени от GPS.
  • Регистраторы данных и пункты слежения - обеспечивается значительное снижение временных ошибок между узлами.

HPTR в настоящее время используется для высокоточного подводного позиционирования в нефтяной и газовой промышленности и для навигации при проведении операций противоминной защиты (MCM) в Королевском флоте Австралии.

Основные особенности HPTR
  • Высокая точность времени.
  • Низкая мощность потребления.
  • Наличие выхода 1 PPS (имп/с).
  • Самокалибровка от 1 PPS высокостабильного источника (GPS).
  • Компактный размер и малая масса.
  • Широкий диапазон напряжения питания.
  • Идеально подходит для:
    • морских условий эксплуатации;
    • средств навигации;
    • автономных транспортных средств;
    • односторонней звуковой локации;
    • систем подводной обороны и противоминной борьбы;
    • систем позиционирования подводных морских нефтяных и газовых систем;
    • регистрации событий с временной меткой.

Технические характеристики

Особенности
График временной стабильности генератора HPTR
  • Выход 1 PPS со стабильностью лучше чем 1e-9 (1 ppb) в сутки (см. график временной стабильности).
  • Самокалибровка фазы и частоты обеспечивается от внешнего 1 PPS калибровочного источника (GPS):
    • автоматическая фазовая синхронизация выполняется  за 2 минуты подключения к 1 PPS (GPS) калибровочному источнику.
    • автоматическая корректировка частоты выполняется за 2 часа подключения к 1 PPS  калибровочному источнику.
Выходы
1 PPS (сигнал с активным высоким уровнем, 100 мкс с частотной компенсацией).
10 МГц (некомпенсированный сигнал, коэффициент заполнения 50%, точность 1e-5 (10 ppm)).
3,3 В уровни низковольтной логики КМОП-структуры (LVCMOS).

Входы
1 PPS (GPS) опорный сигнал для самокалибровки, логический уровень от 3,3 до 5 В

Ограничения окружающей средыВариант 35 °СВариант 70 °С
Калиброванный диапазон температурот 3 до 35  °Сот 3 до 70 °С
Максимальная рабочая температура*50 °С70 °С
Минимальная рабочая температура*минус 30 °Сминус 30 °С
Удары по MIL-STD-20230 G, 11 мс до 500 Гц
Вибрации по MIL-STD-2025G до 500 Гц
Потребляемая мощностьВариант 35 °СВариант 70 °С
При комнатной температуре (25 °С)менее 80 мВтменее 220 мВт
При температуре открытого воздуха (4 °С)менее 120 мВтменее 300 мВт
Электропитаниеот источника постоянного тока с напряжением от 2,97 до 5,5 В
Размеры
Масса14 г (0,5 унций)
Длина40,9 мм/1.61"
Ширина40,9 мм/1.61"
Высота18,8 мм/ 0.74"
Габаритные и установочные размеры HPTR


Источники информации:

  1. HIGH PRECISION TIMING REFERENCE (HPTR) - L-3 Oceania, 2012. [Электронный ресурс]. URL: http://www.l-3mps.com/products/datasheet/Oceania/HPTR_Rev_2-6.pdf  (дата обращения: 27.01.2017).

понедельник, 28 ноября 2016 г.

L-3 M&PS: Компания L-3 M&PS, акустический модем GPM 300

Рассмотрен профиль компании L-3 M&PS, направление деятельности и акустический модем GPM 300 подразделения L-3 Oceania.
Акустический модем GPM 300 от L-3 Oceania может быть использован для отправки и получения данных и/или для голосовой связи через воду, для мониторинга и удаленного управления в условиях, когда другие модемы не могут решить эти задачи. Дальность действия до 45 км.


Компания L-3 M&PS, акустический модем GPM 300

Компания L-3 M&PS
1 Профиль компании L-3 Marine & Power Systems (L-3 M&PS)

Компания L-3 M&PS, выпускающая широкий круг продуктов, начиная от морских мостиков до гребных винтов, сочетает в себе все лучшие качества производителя систем и продуктов морского назначения, услуг и интегрированных систем, высокоинтегрированных, экономически эффективных решений для широкого круга военных, коммерческих и офшорных рынков [1].

Компания L-3 M&PS поставляет  морские автоматизированные навигационные и управляющие системы, системы связи, распределения энергопитания и кондиционирования.

Компания L-3 M&PS является сплоченным, глобальным партнером с широкими возможностями по всему миру и успешным поставщиком с подтвержденным опытом работы в области поставки высоко технологичного оборудования, обеспечения обслуживания и интеграции.

В области подводных приложений компания является ведущим глобальным поставщиком акустических подводных боевых систем и имеет обширный опыт работы, охватывающий широкий круг платформ, включая вертолеты, подводные лодки и надводные корабли.

На протяжении более 100 лет компания разрабатывает надежные, экономически эффективные морские и энергетические решения, широко применяемые во всем мире.

На сегодняшний день компанией установлено оборудование более чем  на 400 военных кораблях 18 военно-морских сил по всему миру.

Почти каждый корабль ВМС США использует компоненты и системы от компании L-3 M&PS.

Ориентированная на результат инновационных решений, компания имеет высокую репутацию успешного разработчика, производителя и интегратора высоконадежных продуктов повышенной прочности и поставщика услуг широкого спектра применения, включающего:
  • автоматические и моделирующие системы;
  • системы навигации и связи;
  • системы безопасности, защиты, мониторинга и управления;
  • силовые генераторы, преобразователи и распределители электроэнергии;
  • системы приводов электрической тяги;
  • береговые системы охраны и наблюдения;
  • системы в области изучения океанографии и подводных хребтов;
  • системы автоматизации и управления;
  • системы противолодочной борьбы и разминирования.

2 Акустический модем GPM 300 от L-3 Oceania - подразделения  компании L-3 M&PS

Общие сведения

GPM 300 в корпусе, выдерживающем давление на глубине 1500 м (4,900 ft)Компания L-3 Oceania, являясь подразделением компании L-3 M&PS, разработала систему дальней подводной связи с беспрецедентной надежностью и в компактном, энергоэффективном корпусе [2].

Акустический модем GPM 300 от L-3 Oceania может быть использован для отправки и получения данных и/или для голосовой связи через воду, для мониторинга и удаленного управления в условиях, когда другие модемы не могут решить эти задачи.

Высокие характеристики зарекомендовали GPM 300 в качестве хорошего  акустического модема, успешно обеспечившего связь с самой глубокой точкой океана - Марианской впадиной (глубина 10898 м/35755 футов) при работе в экспедиции Deepsea Challenge в 2012 году.

GPM 300 в корпусе, выдерживающем давление на глубине 5000 м (16400 ft). GPM 300 в корпусе из титана, выдерживающем давление океанских глубин. GPM 300 с перезаряжаемой аккумуляторной батарей с емкостью 200 А*ч или щелочноей батареей с емкостью 500 А*ч.
Главные особенности GPM 300
  • Голосовая связь до 25 км и надежная цифровая связь  с использованием MASQ цифровой модуляции с расширенным спектром  с дальностью до 45 км *
Примечание. * Обеспечивает создание наилучших условий связи, соответствующих условиям отсутствия шума моря и преломления лучей. Фактически получаемая дальность связи зависит от параметров развертывания системы, шума окружающей среды и морских условий.
  •  Использует третье поколение технологии многоканального расширенного спектра методом прямой последовательности (DSSS), проверенной на связи в океанских глубинах и в жестких условиях многолучевого распространения, отражений и гидроакустических шумов.
  • Динамическая скорость передачи данных до 1000 бод в зависимости от требуемой дальности и мощности с учетом обеспечения максимальной продолжительности работы батарей. До 10 бод для безаварийных (надежных) применений.
  • Поддерживает связь между движущимися платформами.
  • Низкая вероятность перехвата секретных сообщений.
  • Энергоэффективность, компактность и малый вес.
  • Microsoft Windows® команды и интерфейс управления или открытый режим передачи данных.
  • Совместимость с L-3 ELAC UT 3000 - подводным телефоном с голосовой связью по стандарту НАТО STANAG 1074 UQC.
  • Усовершенствованный метод исправления ошибок с уровнем менее 1x10-4. MASQ надежная  многоканальная DSSS модуляция, устойчивая к многолучевой межсимвольной интерференции.
  • Непрерывная Doppler коррекция.
  • Непрерывный канал выравнивания вводит поправку на замирание в канале и многолучевость.
Типовые области применения GPM 300
Графический интерфейс пользователя для управления и контроля
  • Датчик передачи данных, включая данные давления, температуры, солености и высоты волн.
  • Беспроводной контроль подводного оборудования.
  • Контроль состояния и управление AUV (автономный подводный аппарат)/UUV (автоматическое управляемое подводное средство) плавательными средствами.
  • Обмен текстовыми сообщениями и голосовой связью с личным составом батискафа.
  • Связь с морскими млекопитающими животными и устройства мониторинга окружающей среды.
  • Области разведки (ISR), требующие эффективной передачи и низкой вероятности перехвата.

Технические характеристики GPM 300

Цифровые данные
КодированиеMASQ-цифровая модуляция с расширенным спектром (мультиканальная DSSS)
МощностьВсенаправленный датчик TD10 обеспечивает уровень звукового давления на 1 м (160-190,5) дБ относительно 1 мкПа
Бодовая скорость передачи данных(10-1000), бодовая скорость передачи неформатированных (обычных) данных допускает 20% для исправления ошибок и протокольных накладных расходов
Доплеровский допуск+/-15 узлов (вариант расширения зависит от мощности энергопотребления)
Максимальная дальностьМаксимальная дальность при хороших условиях (спокойное море на поверхности и в глубине) при скорости передачи 10 бод составляет 45 км, 50 бод  -  35 км и 1000 бод -  14 км. Фактическая дальность зависит от развертывания и условий окружающей среды.
Минимальный SNR (сигнал/шум)До минус 9 дБ
Голосовая связь
КодированиеОборудование подводной связи (UQC) совместимо со STANAG 1074 по мощности , несущей, пропускной способности и боковым полосам
МощностьВсенаправленный датчик TD10 обеспечивает уровень звукового давления (160-192) дБ относительно 1 мкПа на расстоянии 1 м
Максимальная дальностьМаксимальная дальность при хороших условиях (спокойное море на поверхности и в глубине) составляет 25 км. Фактическая дальность зависит от развертывания и условий окружающей среды.
Физические характеристики
ДиаметрПреобразователь - 160 мм (6.3 in), цилиндр - 100 мм (3.9 in)
ДлинаДлина стандартного цилиндра составляет 350 мм  (13.8 in). Общая длина 565 мм  (22.2 in). Длина, выполняемая под заказчика, от 250 мм  (10 in) с учетом дополнительной длины на внутренние батареи
Рабочая температураот 0 до 50 град. Цел. (от 32 до 122 градусов по Фаренгейту)
Рабочая глубина
- корпус из алюминия/Ertalite (полиэтилентерефталат): 1500 м и 5000 м,
- корпус из титана: 12000 м /наибольшая глубина океана
Масса для вариантов:
- 1500 м алюминий (цилиндр 350 мм)
- 5000 м алюминий (цилиндр 350 мм)
- 12000 м титан (цилиндр 350 мм)


7 кг (15,4 lbs) в воздухе, 3 кг (6,6  lbs) в воде

12 кг (26,4  lbs) в воздухе, 7 кг (15,4 lbs) в воде

18 кг (39,7 lbs) в воздухе, 13 кг (28,6 lbs) в воде
Интерфейс и электропитание
Напряжение электропитания(12-48) В источника постоянного тока (для передачи максимальной мощности требуется 48 В)
Мощность передачиЗависит от параметра установленной мощности, максимум 300 Вт
Мощность приемника3 Вт
Энергопотребление в режиме снаменее 0,07 Вт (доступны опции глубокого сна)
ИнтерфейсПротокол связи NMEA-0183 соответствует ASCII  и совместим через RS232/422/485 в диапазоне скоростей от 1200 до 115200 бод
ДатчикиВстроенные датчики давления и температуры. Могут быть подключены другие датчики.

Опции

  • Протоколирование данных на SD карту с объемом до 32 Гб.
  • Время пробега и прецизионные временные метки при использовании высокоточного синхрогенератора (HPTR ). Точность 1 мс выше чем 1 нс/с (стабильность 0,5 ppb).
  • Допплерография до +/- 80 морских узлов (увеличивает энергопотребление).
  • Индивидуальный протокол  I/O интерфейса, интерфейса датчика, управления и контроля.
  • Ультранизкая мощность потребления менее чем 0,009 Вт в режиме глубокого сна для длительной эксплуатации (ток холостого хода менее чем остаточный ток саморазряда щелочных батарей при (5-7) летнем периоде хранения.
  • Доступны увеличенная дальность связи:
    • высокая мощность 2 кВт, давление 194 дБмкПа с керамическим датчиком (используется стандартный усилитель мощности);
    • очень высокая мощность 3 кВт, давление 200 дБмкПа с керамическим датчиком (требуется усилитель мощности 2,5 кВт).
  • Встроенный акустический размыкатель.
  • Приватный канал связи с кодированием и шифрованием.
  • 100 мм приемопередатчик или импульсный измеритель дальности (требуется HPTR).
  • 200 Вт*ч перезаряжаемая батарея с удлиненным цилиндром.
  • 500 Вт*ч щелочная батарея с удлиненным цилиндром.
  • 2500 Вт*ч щелочная батарея  с размерами защитного корпуса 950 мм (37.8 in) x 244 мм (9.6 in), устойчивого к давлению.
  • Сетевой слой телекоммуникации для ретрансляции сообщений (расширяет дальность связи далее чем за (25-40) км и обеспечивает связь вокруг препятствий).

Источники информации:

  1. L-3 Marine & Power Systems. Company Profile - L-3 Communications Holdings, Inc., 2016. [Электронный ресурс]. URL: http://www.l-3mps.com/overview.aspx  (дата обращения: 27.11.2016).
  2. GPM 300 Acoustic Modem - L-3 Oceania, 2012. [Электронный ресурс]. URL: http://www.l-3mps.com/products/datasheet/Oceania/GPM_300_Acoustic_Modem_Spec_Sheet_Rev1-2.pdf  (дата обращения: 27.11.2016).
